Rustricatrici – Spazzolatrici Serie R

Home 9 Ascot Finishing 9 Macchine per la lavorazione del legno 9 Rustricatrici e spazzolatrici serie R

Clicca sulle immagini per ingrandirle:

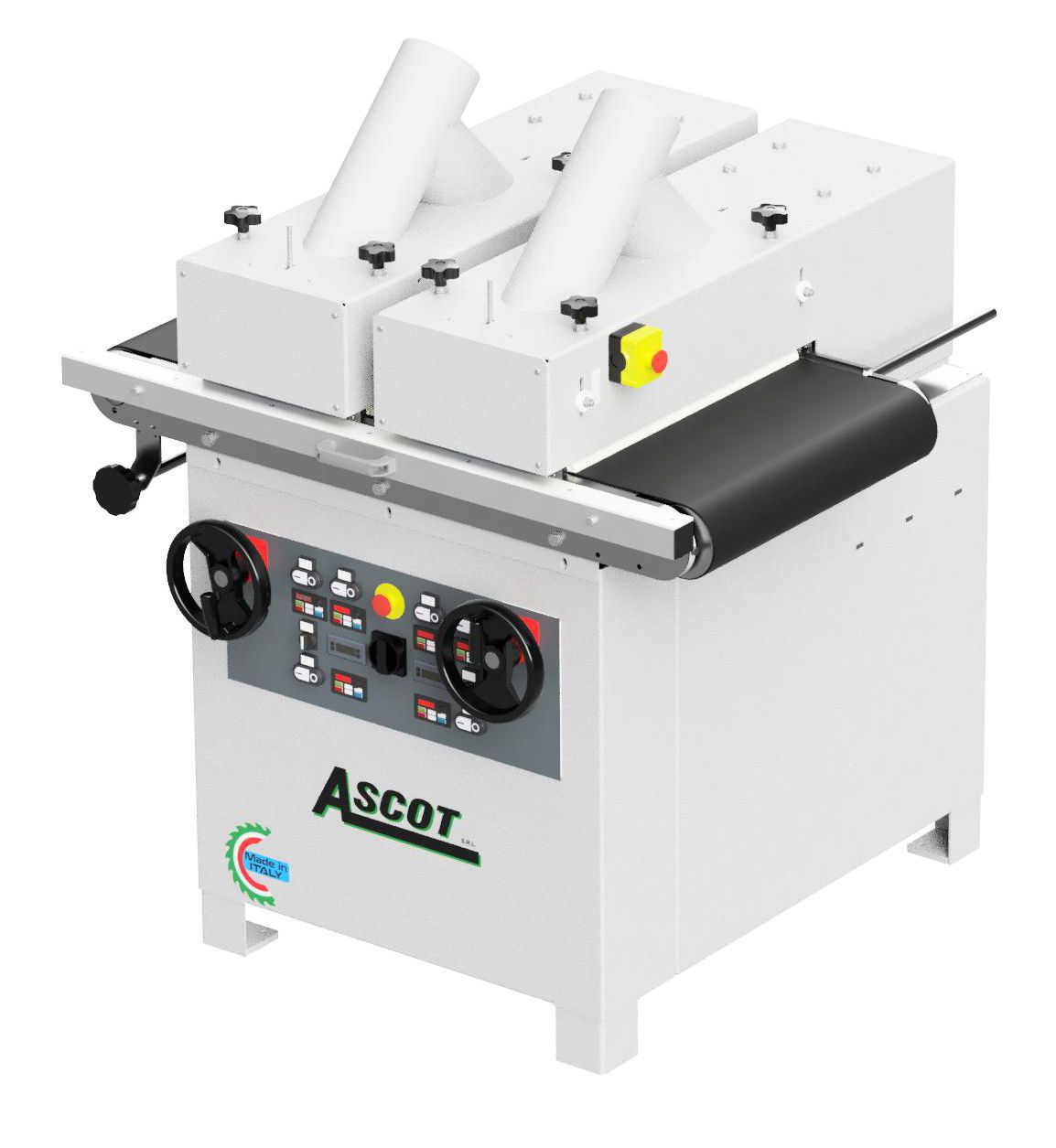

CARATTERISTICHE RUSTICATRICI R300 – R600 – R900



Linea di macchine di semplice utilizzo realizzate per RUSTICARE ed ANTICHIZZARE travi, tavole, perline, pavimenti in legno e manufatti per arredamenti.
Speciali spazzole abrasive lavorano la superficie, donando al legno un effetto particolare di invecchiamento , se dotate in inverter ( opzionali ) con le spazzole adeguate si possono eseguire anche lucidatura, levigatura e ceratura.

Possono essere configurare , due o quattro teste con regolazioni completamente indipendenti per ogni spazzola . I punti di forza di tali macchine sono :

1) STRUTTURA MACCHINA robusta realizzata completamente in acciaio elettrosaldato spessore 4 e 5 mm ad alta resistenza verniciati a polveri.

2) TAPPETO AVANZAMENTO con velocità regolabile mediante variatore meccanico realizzato in materiale ad alto coefficiente d’attrito. La tensione del tappeto è facilmente regolabile ,lo stesso ha una guida interna per evitare spostamenti laterali durante il lavoro, il diametro dei rulli è 120 mm.

3)TESTE SPAZZOLE MONTATE SU COLONNE IN ACCIAIO diametro 60 che garantiscono l’assenza di flessioni fino ad una altezza di lavoro fino a 300 mm , garantita anche dalla lunghezza delle guide in bronzine sinterizzate.

4) TESTE SPAZZOLE APERTE DA UNA LATO , con la possibilità quindi di lavorare anche particolari di grandi dimensioni oltre al campo di lavoro della macchina scelta, (massimo il doppio della larghezza di lavoro della spazzola).

5) REGOLAZIONI INDIPENDENTI delle spazzole , con indicatore di quota analogico numerico, questo garantisce la scelta della giusta pressione per ogni tipologia di spazzole utilizzate, i comandi per l’accensione e la regolazione in altezza sono sul fronte macchina .

6) REGOLAZIONE VELOCITA’ CON INVERTER ( opzionale ) . E’ possibile dotare i motori delle spazzole con la regolazione della velocità con inverter, si potranno quindi utilizzare diversi tipologie di spazzole per una variegata serie di lavorazioni ,con la velocità variabile oltre alle spazzole in acciaio o tynex utilizzabili senza inverter si potranno montare spazzole per levigatura con carta abrasiva per finitura , spazzole in cotone per la lucidatura , o in scotch brite per satinatura o finitura.

7) GRUPPI LATERALI APPLICABILI. Le macchine a richiesta posso essere dotate di gruppi per la rustica tura o levigatura laterale . Le spazzole laterali sono montate su carrelli mobili regolabili mediante volantini in larghezza e altezza, si possono inclinare fino a 45° per adattarsi anche a profili sagomati.

8) RULLI PRESSORI indipendenti per ogni testa montati su molle garantiscono la stabilità del pezzo durante la lavorazione, sono regolabili in qualsiasi momento mediante volantini per adeguarsi a spazzole di diametro diverso .

9) MOTORI SPAZZOLE AL ALTA POTENZA (3kw su R300- 4KW su R600 – 6,2 kw su R800) L’accoppiamento tra l’albero spazzola con il motore è assicurato da un giunto elastico questo limita la rumorosità e permette di ridurre al minimo la necessità di manutenzione dei componenti meccanici, sistema durevole quindi con pochissima manutenzione.

10) SPAZZOLE UTILIZZABILI FINO AD UN DIAMETRO DI MASSIMO DI 230 mm, il diametro dell’albero per la R300 è di 40 mm , per R600-R900 è di 50mm per entrambi con due fori di trascinamento per evitare slittamenti della spazzola. Velocità di rotazione 1500 g/’.

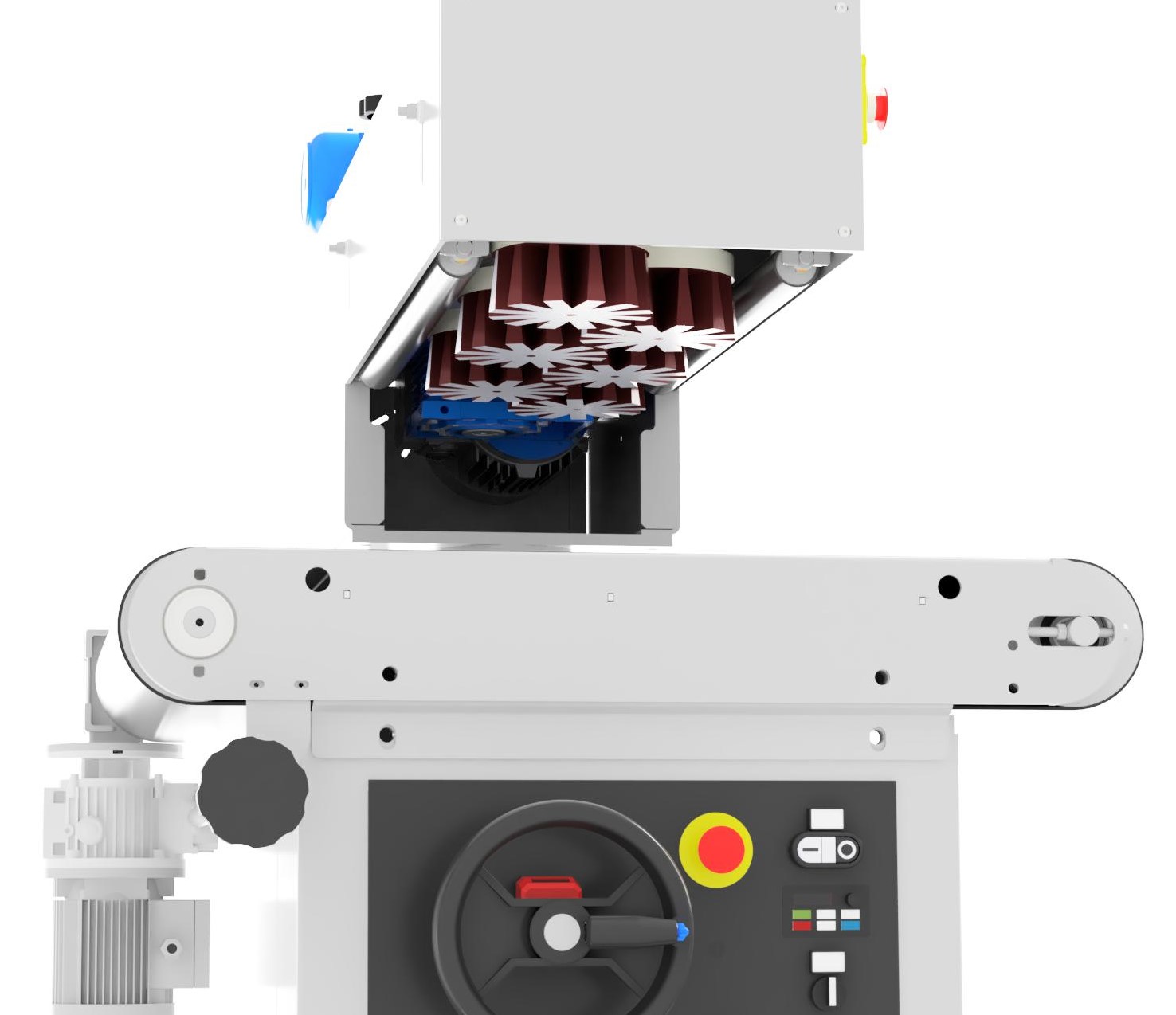

11) TESTE OSCILLANTI: E’ possibile dotare la macchina di oscillazione motorizzata questo permette di lavorare anche le vene trasversali in un’unica passata. L’oscillazione è garantita da 4 pattini a ricircolo di sfere , l’azionamento avviene tramite camma motorizzata.

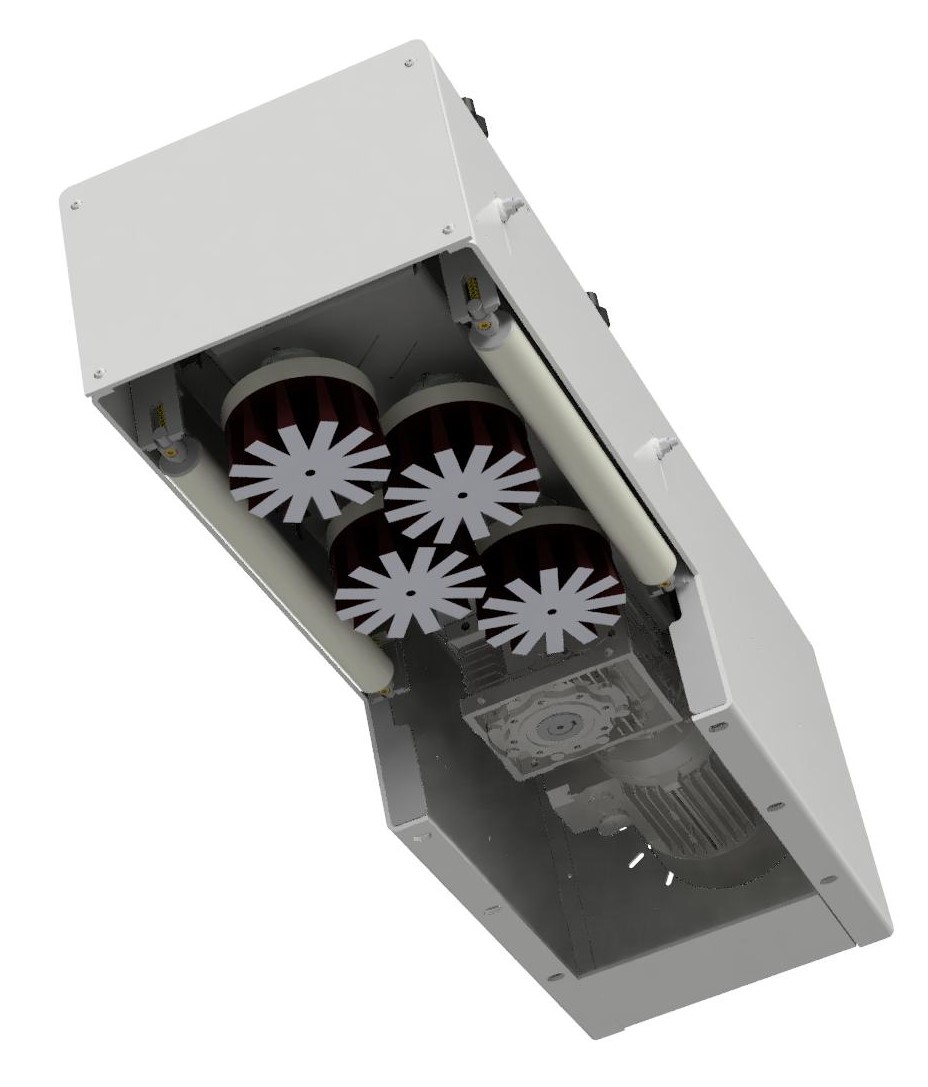

12) TESTE CON SPAZZOLE A TAZZA: E’ possibile dotare la macchina di spazzola a tazza diametro 130 con oscillazione motorizzata questo permette di lavorare oltre alle vene trasversali in un’unica passata anche ottenere una finitura migliore. Usate per levigare possono anche essere utilizzate su specchiature fino a dieci millimetri di abbassamento. La trasmissione avviene tramite catena e l’oscillazione è garantita da 4 pattini a ricircolo di sfere , l’azionamento avviene tramite camma motorizzata.

12) TESTATA PER EFFETTO SEGATO «ADE»
E’ possibile dotare la macchina con il gruppo effetto segato in sostituzione ad una testata a rullo . Realizzata per modificare la superficie del legno creando un particolare effetto “segato”. Questo tipo di effetto viene realizzato attraverso l’utilizzo di strip in acciaio che ruotano trasversalmente.
Molteplici effetti di superficie possono variare regolando diversamente la pressione, modificando la velocità della catena e/o del tappeto.

13) IMPIANTO ELETTRICO: Il quadro di comando dotato di avviamento motori a pulsanti , la protezione motore è garantita da interruttori di protezione , per ogni motore, normativa CE.

14) CONFIGURAZIONI MACCHINE: Le macchine possono essere configurate a richiesta del cliente in tutte le versioni , dalla configurazione base si possono aggiungere inverter controllo velocità con visualizzatore digitale , gruppi spazzole per battute laterali , teste oscillanti , spazzole di varie tipologie e grane, motori maggiorati, sollevamento elettrico.

DATI TECNICI RUSTICATRICI R300


R300
– Tensione di alimentazione: 400V/50hz/3ph
– Altezza massima utile di lavoro: 300 mm
– Larghezza massima utile di lavoro: 300 mm
– Potenza motori spazzole: 3 kW – 1500 RPM
– Diametro dell’albero spazzola: 40 mm
– Diametro spazzole: 190-230 mm
– Motore nastro avanzamento: 0,25 kW
– Velocità di avanzamento: 3-13 mt/min
– Diametro cappe di aspirazione: 120 mm
– Peso 2/4 teste: 440/880 Kg
– Dimensione 1/2/4 teste: 90/150/232 x 110 H160CM

Normativa “CE” o UL/CSA a richiesta

Le macchine sono complete di:
– Sollevamento spazzole tramite volantini con visualizzatori numerici


DATI TECNICI RUSTICATRICI R600
R600
– Tensione di alimentazione: 400V/50hz/3ph
– Altezza massima utile di lavoro: 300 mm
– Larghezza massima utile di lavoro: 600 mm
– Potenza motori spazzole: 4 kW – 1500 RPM
– Diametro dell’albero spazzola: 50 mm
– Diametro spazzole: 190-230 mm
– Motore nastro avanzamento: 0,37 kW
– Velocità di avanzamento: 3-13 mt/min
– Diametro cappe di aspirazione: 140 mm
– Peso 2/4 teste: 720/1440 Kg
– Dimensione 2/4 teste: 150/232×140 H170 CM

Normativa “CE” o UL/CSA a richiesta

Le macchine sono complete di:
– Sollevamento spazzole tramite volantini con visualizzatori numerici



DATI TECNICI RUSTICATRICI R900
R900
– Tensione di alimentazione: 400V/50hz/3ph
– Altezza massima utile di lavoro: 300 mm
– Larghezza massima utile di lavoro: 900 mm
– Potenza motori spazzole: 6,2 kW – 1500 RPM
– Diametro dell’albero spazzola: 50 mm
– Diametro spazzole: 190-230 mm
– Motore nastro avanzamento: 0,55 kW
– Velocità di avanzamento: 3-13 mt/min
– Diametro cappe di aspirazione: 140 mm
– Peso 2/4 teste: 1000/1900 Kg
– Dimensione 2/4 teste: 150/232×170 H170 CM

Normativa “CE” o UL/CSA a richiesta

Le macchine sono complete di:
– Sollevamento spazzole tramite volantini con visualizzatori numerici
